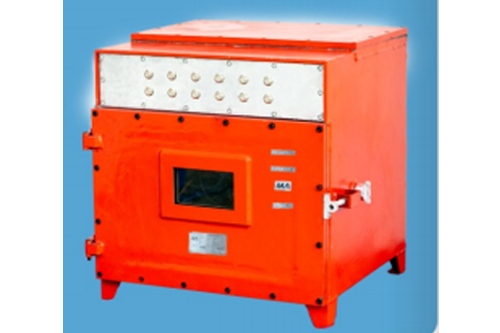

KXJ127礦用隔爆兼本安型可編程驅動控制箱是本公司自行開發研制、生產的是專為煤礦井下應用而設計的專用設備。本控制箱設計、制造嚴格遵守GB/T 3836.1-2021《爆炸性環境第1部分:設備通用要求》、GB/T

3836.2 2021《爆 炸性環境第2部分:由隔爆外殼" d”保護的設備》和GB/T 3836.4 2021《爆炸性環境第4部分:由本質安全型“"保護的設備》等標準。

控制箱結構：

控制箱體采用Q235A鋼板焊接而成。

分為主控制隔爆腔、隔爆接線腔及本安接線腔三個腔體

主控制隔爆腔門面板上設有一個觀察窗

技術參數：

a.額定工作電壓: DC24V

b.工作電流: 1A

c.環境溫度:0*C~40*C

d.相對濕度:≤95% (+ 25°C)

e.大氣壓力:80kPa~ 110kPa

工作原理及功能：

控制箱輸AC127V工作電源,由大功率開關電源變換為DC48V向服驅動器工作電源。另外由一個小功率開關電源和輸出本質安全型電源提供DC24V控制回路工作電源和DC12V本安電路工作電源。采用自主研發的可編程控制器為核心單元，具有手動及自動控制模式，接收外部按鍵、傳感器(本安開關量)信號或上位機指令，進行邏輯處理,向伺服驅動器發送脈沖頻率信號或CAN指令,控制永磁伺服電動機驅動風門打開或關閉的功能。與上位機與控制箱通過以太網進行通信。液品顯示屏顯示輸入。輸出點狀態監控,風門運行狀態監控及歷史報警記錄。
