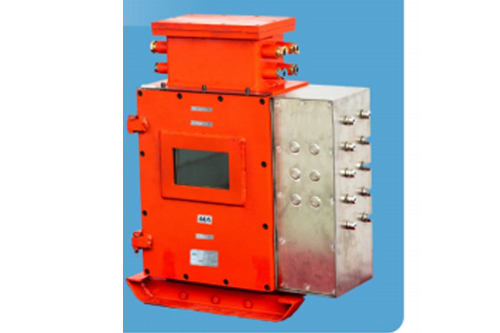

KXJ48礦用隔爆兼本安型可編程PLC控制箱是公司自行開發研制、生產的是專為煤礦井下應用而設計的專用設備。本控制箱設計、制造嚴格遵守GB/T 3836.1-2021《爆炸性環境第1部分:設備通用要求》、GB/T3836.2.2021《爆炸性環境第2部分:由隔爆外殼“d"保護的設備》和GB/T 3836.4- 2021《爆炸性環境第4部分:由本質安全型“i”保護的設備》等標準。

技術參數：

a額定工作電壓: DC24V

b工作電流:≤1A .

c環境溫度:0°C~40°C

d相對濕度:≤95%(+25°C)

e大氣壓力:80kPa~110kPa

控制箱的結構：

控制箱體采用Q235A鋼板焊接而成分為主控制隔爆腔、隔爆接線腔及本安接線腔三個腔體主控制隔爆腔門面板上設有一個觀察窗

工作原理及功能：

控制箱輸入DC48V工作電源,自主研發可編程控制器為核心單元,具有手動及自動控制模式，接收外部按鍵、傳感器(本安開關量)信號或上位機指令,進行邏輯處理,向外部配套設備(伺服驅動器)發送脈沖頻率信號或CAN指令,控制永磁何服電動機驅動風門打開或關閉的功能。與上位機控制箱通過以太網進行通信。液晶顯示屏顯示輸入、輸出點狀態監控,風門運行狀態監控及歷史報警記錄。
